<sup id="y6yik"></sup>
奧氏體不銹鋼具有面心立方晶體結(jié)構(gòu)，無磁性，不能通過熱處理強化，只能采用冷加工強化手段提高強度。由于其耐蝕，良好的常溫和低溫韌性、易成型性和良好的可焊性而廣泛應用于各工業(yè)領(lǐng)域和日常消費領(lǐng)域。奧氏體不銹鋼產(chǎn)量約占不銹鋼產(chǎn)量的70%，其產(chǎn)品涵蓋板、管、絲、帶、棒材、鍛件等幾乎所有的冶金產(chǎn)品類型。
（尿素級00Cr17Ni14Mo2）316LUG不銹鋼 是在（00Cr17Ni14Mo2）316L不銹鋼基礎(chǔ)上，通過提高鎳含量和降低鋼中的磷含量，從而提高了鋼在尿素生產(chǎn)環(huán)境中的耐均勻腐蝕，耐選擇性腐蝕和耐晶間腐蝕性能所形成的新鋼種。此鋼已成為尿素生產(chǎn)裝置的關(guān)鍵材料。
一、化學成分

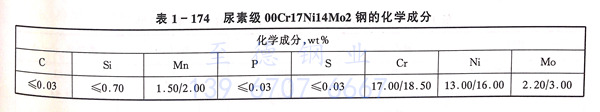

（尿素級00Cr17Ni14Mo2）316LUG不銹鋼的化學成分見表 1-174 。
二、力學性能

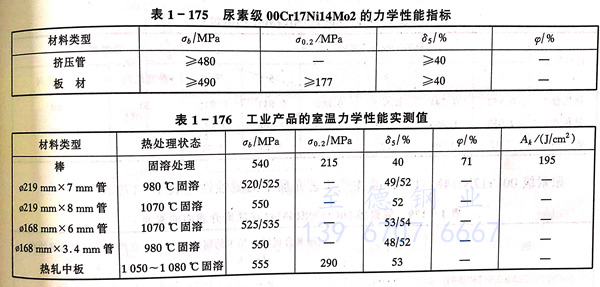

（尿素級00Cr17Ni14Mo2）316LUG不銹鋼技術(shù)條件的室溫力學性能指標見表 1-175 。工業(yè)產(chǎn)品實測值見表 1-176 。
三、高溫拉伸性能

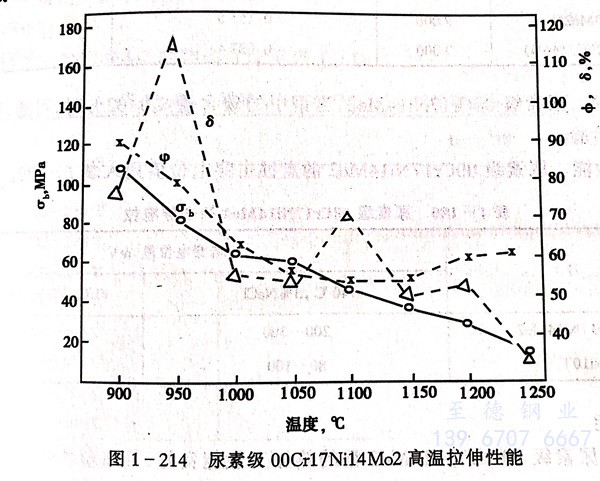

（尿素級00Cr17Ni14Mo2）316LUG不銹鋼的高溫瞬時拉伸性能見圖 1-214 。
四、耐蝕性能
a. 均勻腐蝕

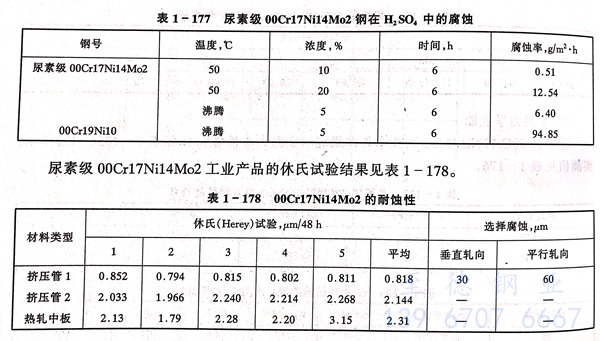

在硫酸環(huán)境下鋼的性能見表 1-177 。

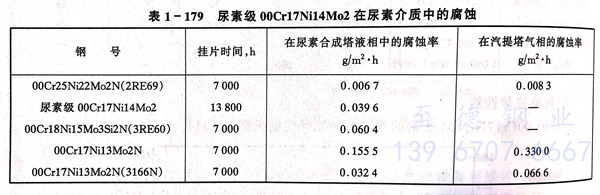

（00Cr17Ni14Mo2）316LUG不銹鋼 在尿素生產(chǎn)工藝介質(zhì)中的耐蝕性見表 1-179 。
b. 晶間腐蝕
（尿素級00Cr17Ni14Mo2）316LUG，當鋼中的碳含量≤0.02%時，可通過所有的最腐蝕試方法檢驗。
c. 耐點蝕性能

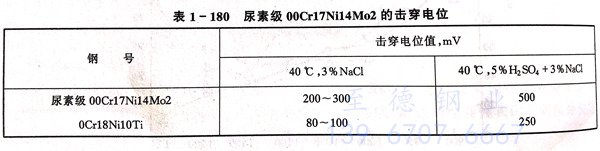

（尿素級00Cr17Ni14Mo2）316LUG不銹鋼的點蝕擊穿電位值列人表1-180。
五、工藝性能
a. 熱加工
（尿素級00Cr17Ni14Mo2）316LUG不銹鋼的熱加工性能良好，其熱塑性較304L不銹鋼稍低，變形抗力稍高。鋼的適宜鍛、軋溫度為950~1300℃，熱加工加熱溫度以1150~1200℃ 為宜，熱穿孔的適宜加熱溫度為1100~1150℃。
b. 冷加工
（尿素級00Cr17Ni14Mo2）316LUG不銹鋼的冷加工特性同于316L不銹鋼。
c. 熱處理

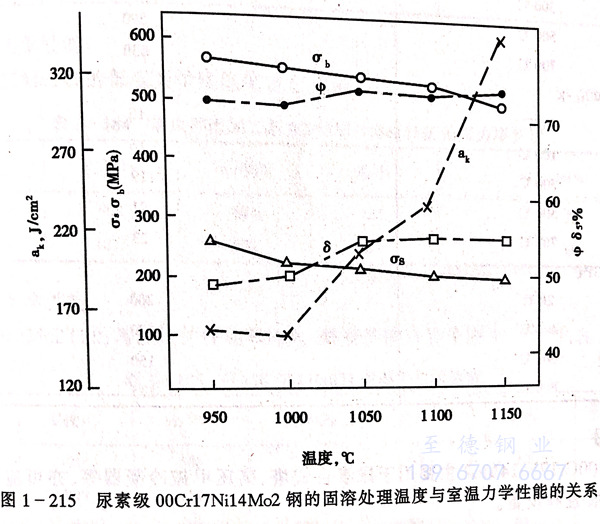

（尿素級00Cr17Ni14Mo2）316LUG不銹鋼的固溶處理溫度為1050~1100℃，固溶溫度對室溫力學性能的影響見圖1-215。
d. 焊接
（尿素級00Cr17Ni14Mo2）316LUG不銹鋼具有良好的焊接性能，可采用各種焊接方法進行焊接，焊接材料為00Cr25Ni22Mn4Mo2N，焊后不需熱處理，其焊后的耐蝕性和力學性能近于母材，可滿足尿素生產(chǎn)設備的技術(shù)要求。
六、物理性能

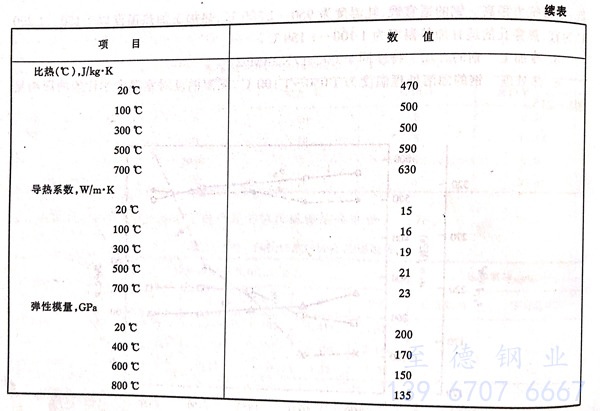

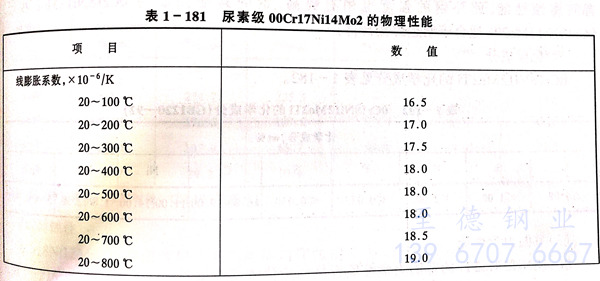

（尿素級00Cr17Ni14Mo2）316LUG不銹鋼的物理性能見表1-181。
七、應用
（尿素級00Cr17Ni14Mo2）316LUG不銹鋼主要用于尿素合成塔，高壓甲胺冷凝器等，亦可應用其他化學加工工業(yè)的裝置和設備。
